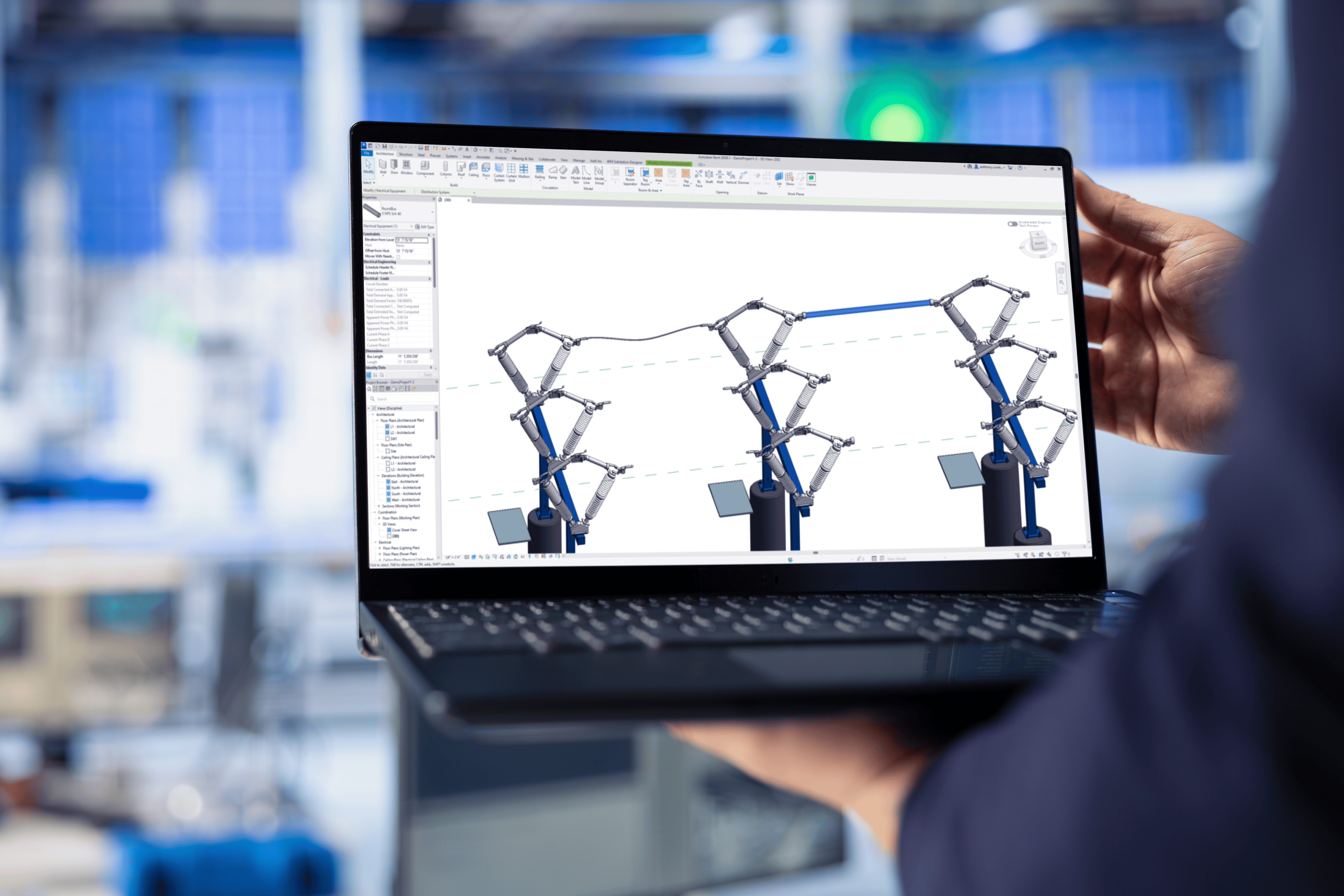

SBS：BIM対応の変電所設計プラットフォーム

変電所の物理設計を自動化し,標準化し,信頼性を高めるためのRevitベースのBIMソリューションである。

プロジェクト概要

SBSは,BlueOC Techと提携し,Autodesk Revit用に構築したBIMベースのソリューションを通じて,物理的変電所設計を近代化した。プロジェクトは,従来,大量の手作業を必要とした反復的なモデリングと文書化作業を自動化した。設計ワークフローを標準化することにより,プロジェクト間での精度,協調,及び一貫性の向上を目指した。

Spatial Business Systems

課題

変電所の物理設計は,繰り返しの手動モデリングと文書化を必要とし,工程作業の時間をかけて誤りに弱い。標準化されたプロセスの欠如は,異なるプロジェクト間で一貫した設計実践を維持することを困難にした。

変電所の構成要素をRevitで手動で作成し,配置する必要があった。
時間を要するワークフロー:反復的な設計活動はエンジニアリングリソースを消費し,全体的なプロジェクトのデリバリーを遅らせた。
設計誤り:手動モデリングは変電所の設計における不一致と誤りのリスクを増加させた。
設計文書作成には,モデリングプロセスと並行して手作業が必要であった。
標準化の欠如:異なるプロジェクトはより一貫性のある再現可能なBIM設計ワークフローを必要とした。

ソリューション

BlueOCは、Revit APIと.NETアーキテクチャを活用し、4つの主要領域を包括的に支えるAutodesk Revitプラグインを開発しました。

物理設計・モデリングの自動化

変電所レイアウトのための自動化部品配置と3Dパラメトリックモデル生成を開発した。
複雑な導体配線と装置構成のワークフローを最適化した。
知的な幾何学生成によるドラフトサイクル時間の短縮。

高度な検証・ルールに基づく処理

設計ルールの自動検証のためのデータ駆動工学論理を統合した。
Revitワークスペース内で直接,正確なクリアランスチェックと装置接続を確保した。
プロジェクト間の手書きの違いを排除するための標準化されたモデリングパラメータ。

ネイティブプラグイン設計・SBIF連携

RevitAPI,C#,.NETを用いた拡張可能なソリューションアーキテクチャとUI/UXを構築した。
変電所ビル情報フォーマット(SBIF)を統合し,データの相互運用性を確保した。
将来のAI駆動設計自動化を支援するための基礎的なデータパイプラインを確立した。

厳格な品質保証・バージョン互換性

2週間単位のスプリントを継続する、アジャイル・スクラム方式で開発を進めました。
複数のバージョンのRevitAPIの互換性と性能安定性を確保するために,手動と自動テストスイートを組み合わせた。
密な変電所シーンに対するモデルロード時間とメモリ消費を最適化した。

採用技術・システム連携

中核フレームワーク

Autodesk Revit API
.NET
C#

BIMの標準・形式

SBIF
Open BIM Workflows

品質・ライフサイクル

Agile Scrum
Jira
Git
SonarQube

成果

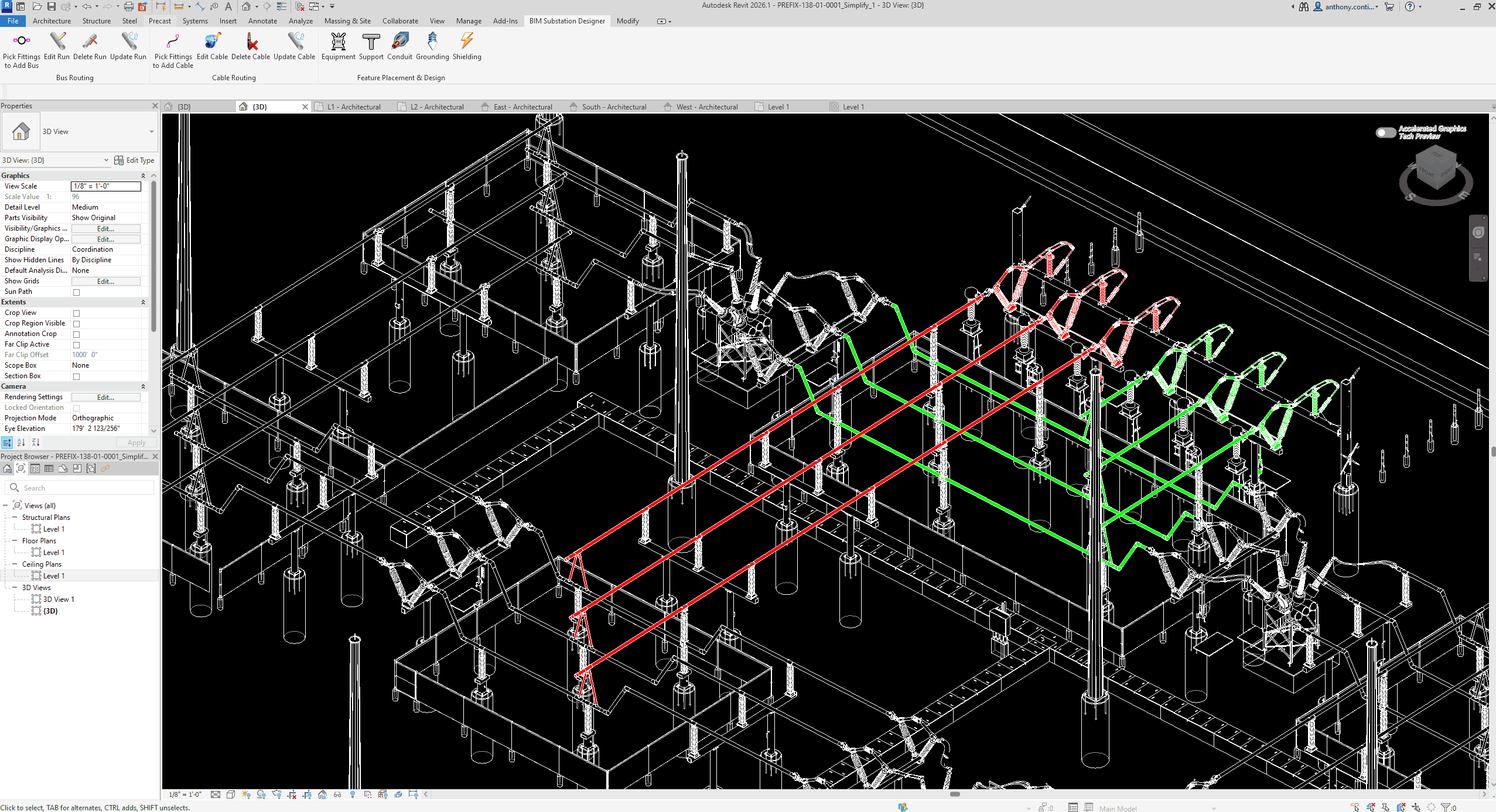

BIM Substation Designerプラグインにより、SBSの変電所物理設計ツール群をAutodesk Revitの環境へ移行することに成功し、公益事業分野での競争力を再び確立しました。反復的なモデリングタスクを自動化し,ルール検証を標準化することにより,このソリューションは手動エンジニアリング時間を大幅に減らし,草案作成エラーを除去し,将来のAI駆動設計機能に準備されたSBIF統合ベースラインを確立した。
